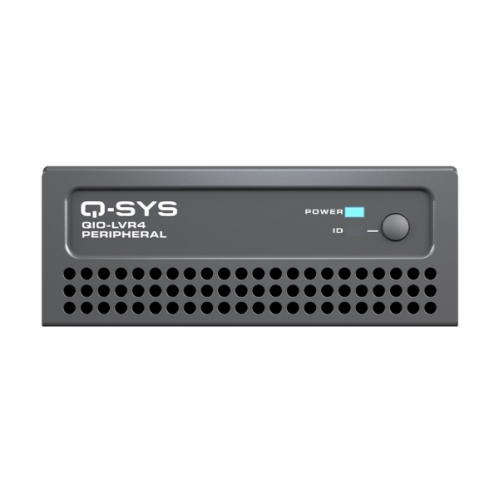

Q-SYS QIO-LVR4는 저전압 릴레이 연결을 통해 네트워크로 연결되지 않은 제어 장치와의 원활한 상호 운용성을 지원하여 Q-SYS 시스템의 기능을 확장합니다.

로컬 I/O와 처리 하드웨어를 분리하여, QIO 시리즈는 원하는 토폴로지를 지원하는 모듈식의 확장이 용이한 네트워크 I/O를 제공합니다.

- Q-SYS를 위한 네이티브 네트워크 저전압 릴레이 연결 솔루션

- 일반적으로 개방(NO), 공통(C) 및 일반적으로 닫힘(NC) 연결이 있는 4개(4)의 건식 접점 폐쇄 릴레이 회로

- PoE(Power-over-Ethernet) 가능

- 단일 네트워크 실행 시 최대 4개의 QIO 확장기를 데이지 체인 방식으로 연결(로컬 데이지 체인 DC 전원 사용)

- Q-SYS Designer 소프트웨어 및 Q-SYS Reflect를 통한 간단한 드래그 앤 드롭 통합 및 포괄적 관리

- 표면 또는 랙 장착 가능(1RU, 1/4 너비)

- 표면 장착 하드웨어 포함

- Connectivity : Four (4) dry contact closure relay circuits with Normally Open (NO), Common (C), and Normally Closed (NC) connections

- Rating : 30 V AC @ 1A / 24 V DC @ 2A

Panel Indicators & Controls

- Front panel LEDs : Power (blue LED), ID (green LED)

- Front panel control : ID button (momentary)

- Rear panel indicators : LAN (Thru) - link, speed, activity multi-color LEDs

LAN (PoE) - link, speed, activity multi-color LEDs

Other Connectors

- External power supply : 24 VDC nominal, 2.5 A on Euro connector with second connector for daisy-chaining (QIO-PSU power supply sold separately)

- LAN (PoE) : Gigabit LAN connection for Q-LAN,PoE

- PoE specification : Conforms to IEEE 802.3af Type 1, Class 1

- LAN (Thru) : Ethernet daisy-chaining

General

- Dimensions ( D x W x H ) : 5.5 x 4.25 x 1.59 in (139.7 x 108 x 40.4 mm)

- Weight : 1.18 lb (0.54 kg)
